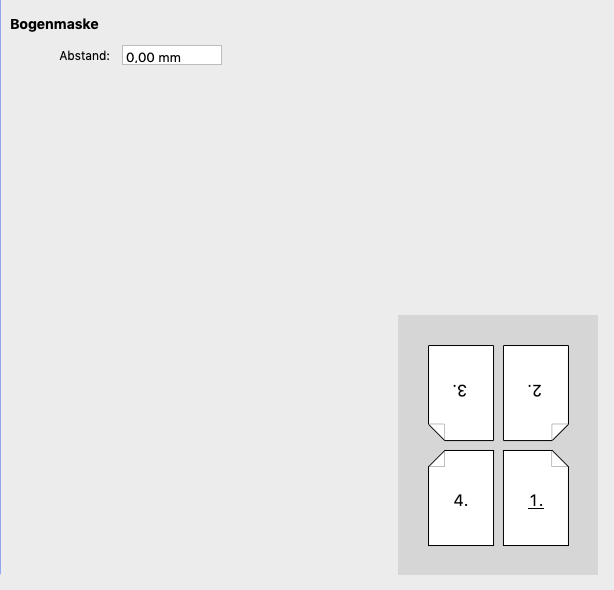

Die Bogenmaske dient zur Begrenzung des Markenraumes. Über den Abstand kann ein Rahmen innerhalb des Bogens definiert werden. Null liegt genau auf der Bogenkante, eine Angabe von einem Millimeter würde bedeuten, dass von allen bisher aufgebrachten Marken alles weggeschnitten wird, was näher als einen Millimeter am Bogenrand liegt.
Anwendungsbeispiel: Im Markensatz wird ein Farbbalken verwendet, dessen Position mit einem Abstand zur Seitenmatrix definiert ist. Das ist sinnvoll, da somit sicher gestellt ist, dass die Seiten nicht mit dem Farbbalken kollidieren. Ist nun aber an dem Rand, an dem der Balken platziert ist, wenig Raum, kann es passieren, dass der Balken über den Bogenrand hinausgeht. Normalerweise wird dieser Überhang am Bogenrand abgeschnitten, bei der Verwendung einer Druckplatte im Auftrag kann er aber auch komplett erhalten bleiben.
In beiden Fällen können nun beim Druck Verschmutzungen auftreten. Hier kann die Bogenmaske Abhilfe schaffen. Wenn Sie sie nach dem Farbbalken mit einem Wert von z.B. 1mm einsetzen, würde dieser einen Millimeter von der Bogenkante entfernt abgeschnitten.
Marken wie die Ziehmarke, die auf der Bogenkante und darüber hinaus benötigt werden, können dann in der Markenliste des Markensatzes später kommen und werden somit von der Bogenmaske nicht beeinflusst.
